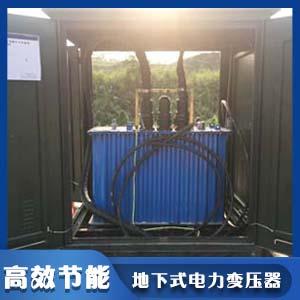

地下式电力变压器
地下式电力变压器防水办法:
1、根底规划和制作时的防水考虑 顶部:通风孔具有效防雨防水才能; 侧部:用防水混凝土资料对侧外表处理,使得渗水无法从地坑侧面侵入; 底部:装置地下式电力变压器的防水混凝土承重基座,比地坑底面高300mm,平时从地上流到地坑的水都流到基座以下环形道上,不会浸泡到地下式电力变压器。
2、根底底部铺设走水砂卵石,水可以比较快渗入地上。
3、地下式电力变压器允许必定时段内浸没在水中0.5m以下运转,可抵挡洪涝灾害,有效提高供电体系的可靠性。但为了地下式电力变压器的安全可靠运转,主张在洪水、长时间暴雨和旱季往后,检查地坑积水状况,如积水较多,主张采取抽水和清洁。
地下式电力变压器温升控制的办法关于地埋式变压器的温升控制,可通过下面四个方面保证:
1、变压器低温升规划,顶层油温控制在45K左右,远低于国标规定的60K,规划思路。 箱体结构 地下式电力变压器油箱壁散热主要靠辐射。热量总是以波的形式从发热体辐射到温度较低的周围介质中。辐射的能量取决于温度、发热体的形状和它的外表颜色。所以,地下式电力变压器用的为平板油箱及平板散热片,以增强辐射。
2、外表处理 因地埋式变压器本体装置于阴凉的地表下面,采用特殊的外表处理工艺,保证其具有良好的热量辐射才能和较强的耐腐蚀才能。
3、根底制作 地基与外界的散热靠热传导和空气对流,根底顶部可设置通风口及导风板,加强以空气循环。
地下式电力变压器特点:
1、可长期浸水运行,防护等级IP68,免维护。
2、进、出线双层密封。
3、低温升。
4、高绝缘等级。
5、绿色环保,低损耗、低噪音。
