地埋式变压器在城市归纳管廊供电体系中的运用

归纳智能城市管廊工程首要是将城市中电力、通讯、光电、 给排水、热力、燃气等管道与线缆会集放入地下隧道,便于 各个体系的办理和维修,可有用杜绝由于个别体系的故障维 修给路面形成的破坏。工程中的供电体系是管廊机电设备正 常用电的首要来历,地埋式组合变压器由四工位环网负荷开 工、刺进式熔断器、后备保护熔断器、油浸式变压器、刺进 式负荷绝缘避雷器组成,设备在同一密闭箱体内的紧凑型配 电设备。在归纳管廊工程中运用地埋式变压器,可以最大程度地节约修建空间,达到较高的绝缘和防水等级,设备、 保护等方面也有必定优势。为此,文章首要对地埋式组合变压器的特色和运用展开剖析。

一、工程概略

海口地下归纳管廊工程分为三个组团分别为西海岸南片区、江东片区、美安科技城片区。建造内容包含43条管廊, 共96.47公里,包含单仓、双仓、三仓、四仓管廊 ;该项目选用 PPP 方式建造实施,建造期5年。供电体系外部市电引进电压等级为10 kV,电源由就近城市电网引进双回路10 kV电源至归纳管廊控制中心10 kV 配电所,10 kV 高压体系选用单段充电,才会树立直流电压。

1、无功补偿规划改善建议

1.1 进步无功补偿规划水平

这是进步无功补偿规划科学性的要害。首要,要制定合理科学的无功补偿办理计划,对办理者的责任进行合理划分,确保规划作业各部门作业人员可以和谐作业,充分发挥各部门的优势,从而进步对电力体系无功补偿规划选择的合理性。其次,要严厉把控无功补偿规划中运用到的硬件设备,要注重设备的质量,确保设备的质量可以满足电力体系无功补偿规划要求,确保电力体系的稳定性和安全性。

1.2 注重对规划人员与体系的保护作业

变电一次规划无功补偿体系规划完结后,要对新设备的功用进行检测后才干投入运用,由于新设备功用会与规划预期有必定差,所以要对相关作业人员进行安全保护,防止出现意外。除此之外,还要注重对新的无功补偿体系的质量与效能进行保护,确保无功补偿体系可以发挥最好的效能,确保体系稳定与安全。

1.3 加强无功补偿规划与其他部门的协作

在进行无功补偿规划时会运用到机械工程、电气以及主动化、电力工程以及工程绘图等多方专业知识,这就需求电力企业各个部门之间和谐协作,而且要对每一环节进行严厉把关,及时发现规划过程中存在的问题与缺乏,赶快改善才干确保无功补偿体系发挥作用。此外,要注重检验作业,要秉着严谨仔细的态度开展检验作业,确保检验作业严厉有序。

在检验过程中要进行多次实验,从实验中发现问题,并根据发现的问题进行改善,进步无功补偿规划水平,确保体系稳定运转。

二、结语

综上所述,各种无功补偿规划都有其优势与缺点,其间并联的电容器与电抗器在负载改动相对较慢、对赔偿功用要求不高的场所 ;而无功补偿器与停止无功产生器都是动态无功赔偿设备,都具有良好的赔偿随从性,可以在一个正弦波周期内产生照应的一起,完结赔偿容性无功,但是在相同情况下无功补偿器需求的电抗器更大。对当时我国变电规划中无功补偿规划中存在的问题进行研究和剖析,对改善当时电力体系有重要意义。在对无功补偿规划中的问题进行研究时,相关规划人员必定要根据实际情况,实事求是,深入讨论和剖析无功补偿规划中的要害内容和疑难问题,在此基础上注重要害内容与疑难问题,要点处理。这样才干确保变电一次规划无功补偿规划的合理性与科学性,才干进步无功补偿水平,从而进步电力企业的经济效益,与此一起对电力体系线路的保护也有积极作用,这是促进我国电力工业发展的重要推动力。


地埋式变压器是归纳管廊供电体系规划与施工过程中的核心部分,下面对该设备的实际运用展开论述。

三、地埋式变压器运用环境与要求

地埋式变压器首要是在海拔高度 1000m 内运用,运转环境温度有清晰的要求,最高温度为+40℃,最低温度 -25℃,且最高温度在24 h 内测得平均值不能超过35 ℃。

实际运用期间,地埋式变压器的相对湿度要求如下 :日平均值小于95%,月平均值小于90%。设备倾斜视点务必要<3,无经常性剧振动冲击场所,风速<35 m/s,周围空气不存在爆炸性、可燃性、腐蚀性气体以及粉尘。

四、城市归纳管廊供电体系规划、施工要求

(1)归纳管廊工程有必要要以新区施工、旧城改建等为依据,要点在城市的要害性地段做好供电体系管线规划。

(2)主干路下方的管线需求被归纳到归纳管廊中,且归纳管廊的施工有必要和主干路相同。旧城区进行归纳管廊供电体系施工,最好在地下进行,且确保旧城与旧路改造、管线改造等同步进行。

(3)归纳管廊供电体系施工规划过程中,有必要参阅地下空间与周围环境景象等技术设备,确保彼此之间的和谐性。

(4)城市归纳管廊供电体系施工、规划等需求统一进行,确保各个环节与运营保护规定相符。

(5)归纳管廊施工过程中,供电体系需求和照明、监控等设备同步进行。

(6)城市归纳管廊供电体系的规划与规划等,要确保和其他工程管线相和谐。

(7)归纳管廊供电体系规划,需求与结构规划、隶属设备的规划统筹考虑。

(8)地埋式变压器四工位负荷开工,正、反循环90°转动应灵活可靠,作业方位应与指示方位一起,操作扭矩≤50 N.m。

(9)变压器油位计传动部分灵活,重复性好,无阻滞现象,且右面指示误差不得超过全刻度的 -2.5%,当指针指示最小或最大刻度方位时,应有报警信号输出。

(10)变压器进出线肘型电缆头的插拔和连接、刺进式熔断器的更换,需满足运转和操作安全的要求。

五、地埋式变压器特色和长处

5.1 变压器结构规划

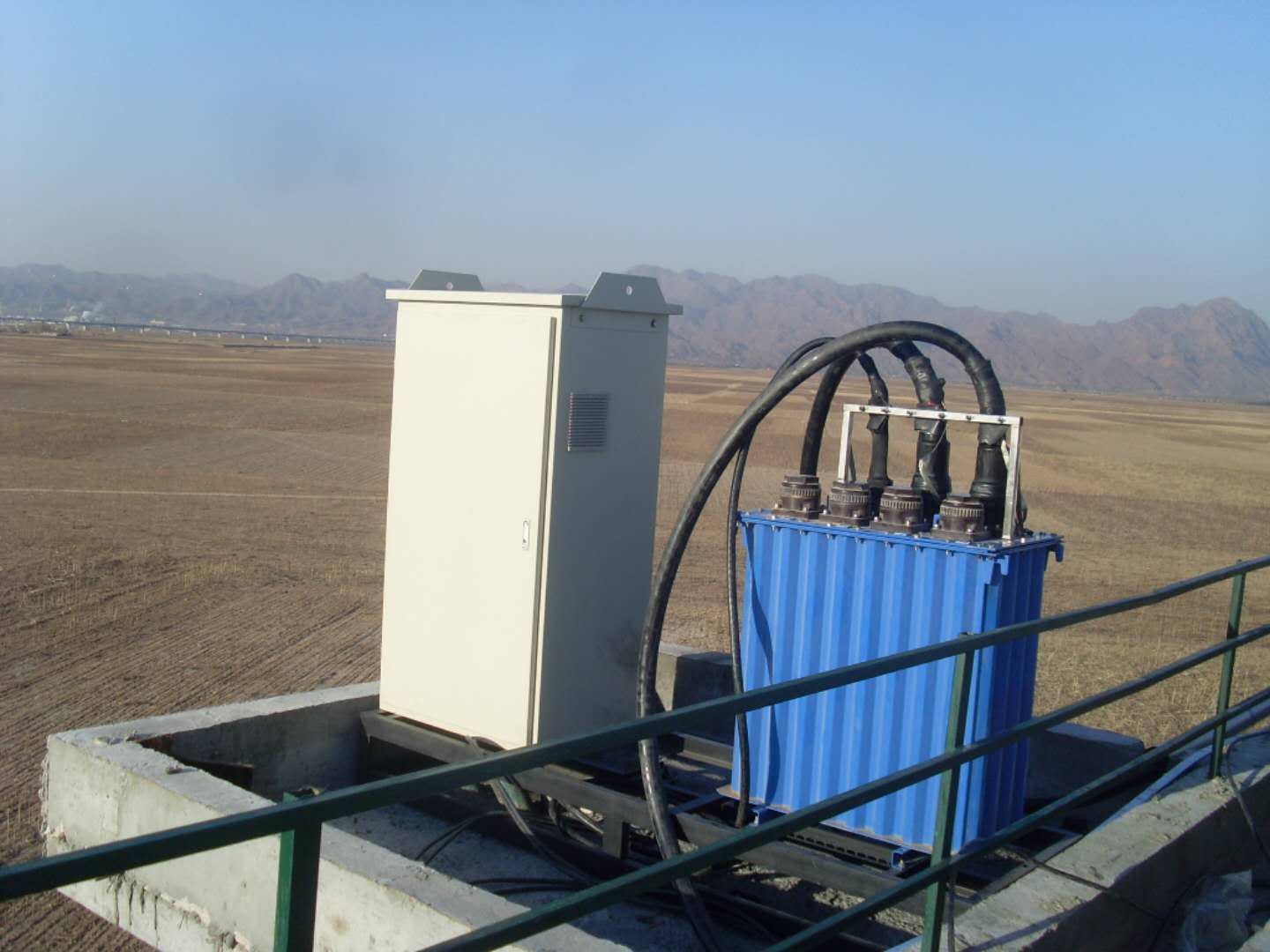

管廊变压器箱体悉数选用不锈钢制成,全密封型。箱体外表选用钢丸喷射及磷化清洗处理,喷涂环氧富锌和环氧云铁,再用特殊水下专用防腐涂料掩盖,具有可靠的耐腐蚀、防水功用,可确保产品20年防腐蚀。变压器本体、包含本体旁边面的开关仓、高压负荷开关操作组织盒、低压出线盒、熔断器盒、分接开关盒等密封元件的防护等级均达到 IP68。在进行密封实验时应能接受83 kPa 压力,无渗漏和变形。地埋式组合变压器首要包含野外高低压开关柜与外壳,由其构成地上部分,地埋式变压器、预装式地炕箱则一起构成“地下部分”。这种全新的变压器对传统规划进行了立异,运用了上下结构,其间上部分担任城市供电,相比传统方式占地上积有所削减。

规划过程中,设备了主动预警体系,所用的锁也是以防水暗锁为主。外壳两边的结构为双支撑结构,在紧缩气缸作用下向上升,再以定位机械撑杆予以固定,使操作更为便当 。一起,外壳下部设置了通风口,确保底部与顶部可以对流通风。

为了凸显出地埋式组合变压器的漂亮性,规划过程中可以结合路途景象设置 LED 屏幕,一方面会有愈加先进的运营平台作为支撑,另一方面也最大程度美化了城市环境。

5.2 结构防水规划

地埋式组合变压器规划一般是运用304不锈钢板,全绝缘与全密封式这两种结构,10 kV 及低压侧进出线皆为电缆,进出线均坐落管廊变顶部,电缆进出孔洞均选用美国3 M 防水密封材料或 Roxtec 烙克塞克密封体系进行封堵,确保产品整体防护等级达 IP68,在进行密封实验时应能接受83 kPa 压力,无渗漏和变形,确保设备期间变压器不会受到损伤,一起也可以防止水分进入到结构中,影响其绝缘性。

5.3 结构散热规划

变压器自身冷却方法选用油浸自冷体系(ONAN),变压器油选用(25# 绝缘油)环烷基矿物油为质料,一方面可以确保低温功用,粘度特性好,另一方面假如变压器的运转温度进步,那么环烷基矿物油粘度便会降低,使其活动速度进步,从而有用进步其散热功用。关于环烷基矿物油而言,其自身也具有非常好的安定性和绝缘性作用,在可以确保变压器正常运转的基础上,削减保护次数。在修建造计过程中,首要运用了热控百叶窗这一原理,以额定负载状况运转,期间对百叶窗视点进行调整,再运用地炕变压器对基板温度进行检测,清晰其是否已经处于垂直方位,将外壳下部的进出风机开启,从而排出分变电所室内热量。假如温度下降,便会将进出口风机主动封闭,其间叶片主动封闭至相应的方位,以此实现温度的调控,将地埋式组合变压器运转期间面对的散热问题处理,进步运转安全性。

5.4 体系监控规划

地埋式组合变压器是以现代化信息技术为依托,利用物联网技术实现智能监督,以传统方式的地埋式组合变压器结构为基础,添加通讯、智能联动以及数据收集等多项功用。

变压器装设一只油面温度测温设备,以监测变压器油面温度,测温设备可将测得数据以4~20 mA 模拟量方式输出。测温设备需一起具有超温跳闸和高温报警接点输出功用,干接点容量AC220 V、5A。变压器的信号、状况接点均应引至端子排上,并预留必定数量端子,将获取到的信息及时传递到监控中心,引上端子的接点包含:变压器超温报警、超温跳闸、压力开释、熔断器熔断信号、变压器油位低、高压负荷开关状况信号等。

当监控中心接受到传递的信息之后,便要按照电子中心地图所呈现的报警方位,发挥新增功用优势,实现城市归纳管廊供电体系的正常运转。

六、结语

综上所述,地埋式变压器作为电气规划与施工中一个不可短少的设备,关于城市归纳管廊施工有重要意义。一方面可以漂亮城市环境,另一方面则进步绝缘功用,具有智能化功用,使城市归纳管廊供电体系施工愈加安全与可靠。
