景观地埋式变压器特色

技术特征:

1、合适城市环境(装置在地下室或地窖内),尤其合适人口密集的中心城市

2、合适大街、高速公路、桥梁、隧道、停车场、机场、港口、旅游景点等的照明和动力系统

3、凹凸压进出线选用防水全密封、全绝缘、全屏蔽的接线方法

4、箱体外壳选用防腐不锈钢制造、全密封、在一段时间内可浸入水中

5、维护系统充分考虑操作便利和安全性,配件选用美国的COOPER公司产品;

6、选用操作棒操作地埋式变压器,具有与组合变压器一样的运转方法

7、充分考虑散热条件的特别性,变压器采取了低损耗与低温度规划; 8、变压器地窖内装置防水进入维护及主动排水办法。

技术规范:

1、额定电压:高压6/10kV 、低压0.4kV

2、容量范围:30 、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000kVA

3、频率:50Hz

4、相数:单相、三相

5、联合组标号:Dyn11、Yyn0

6、阻抗电压:按国家标准

7、使用环境:地下室或地窖内

8、损耗:到达国家标准S11系列参数

9、外壳防护等级:IP68

10、声级:小于或等于55dB

11、 a、海拔不超越1000米; b、环境温度 最高温度:+40℃; 最高日平均温度:+30℃; 最高年平均温度:+20℃; 最低气温:-25℃

常见机型:

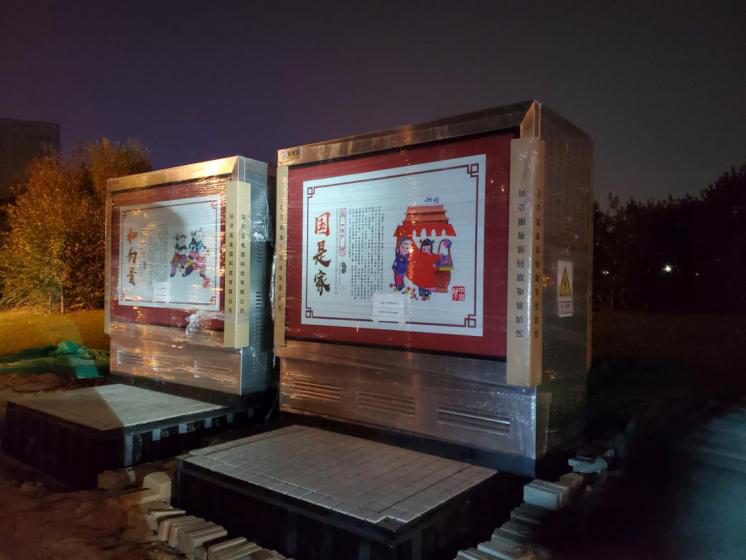

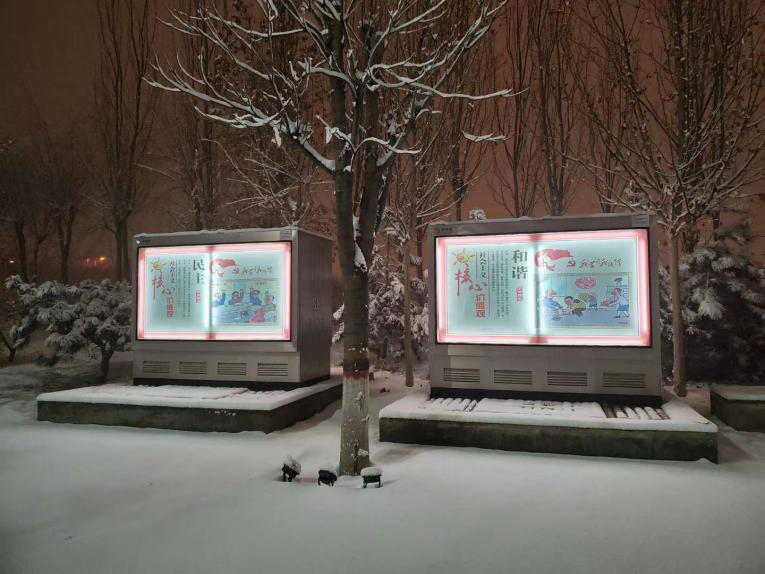

地埋式变压器的构造和广告牌式低压结构:变压器分成地上和地下二部分,其本体装置在用混凝土构造的地坑中,没有占用地表空间,变压器和箱盖上装置了高压套井和低压端子、高压负荷开关和后备熔断器、插拔式避雷器、压力释放阀、真空压力表、温控和油位指示,这些配件都能够在地上上进行调查和操作。油箱选用不锈钢制成,全密封结构和箱沿封闭焊接结构,尽量减少密封面积,能够在地内特别的环境中长期安全运转。 变压器的地上部分为集广告牌及低压开关箱于一体的混合结构,箱体内部为低压配电箱,两侧为霓虹灯箱广告牌,能够用于公益广告、交通攻略、路途信息等,具有极佳的视觉效果。 选用地埋式变压器和广告牌式低压结构符合城市生态规划理念,美化环境,占地上积小,适用在城市首要干道、机场、高速公路及住宅小区等的使用。

关于地埋式变压器的防水办法 1、根底规划和制造时的防水考虑 顶部:通风孔具有效防雨防水才能; 侧部:用防水混凝土资料对侧外表处理,使得渗水无法从地坑侧面侵入; 底部:装置变压器的防水混凝土承重基座,比地坑底面高300mm,平常从地上流到地坑的水都流到基座以下环形道上,不会浸泡到变压器。

2、根底底部铺设走水砂卵石,水能够比较快进入地上。

3、变压器允许必定时段内浸没在水中0.5m以下运转,可抵御洪涝灾害,有效进步供电系统的可靠性。但为了地埋式变压器的安全可靠运转,主张在洪水、长时间暴雨和雨季过后,查看地坑积水情况,如积水较多,主张采取抽水和清洁。

五、关于地埋式变压器温升控制的办法对于变压器的温升控制,可通过下面四个方面确保:

1、变压器低温升规划,顶层油温控制在45K左右,远低于国标规则的60K,规划思路。 箱体结构地埋式变压器油箱壁散热首要靠辐射。热量总是以波的方式从发热体辐射到温度较低的周围介质中。辐射的能量取决于温度、发热体的形状和它的外表色彩。所以,变压器用的为平板油箱及平板散热片,以增强辐射。

2、外表处理; 因变压器本体装置于阴凉的地表下面,选用特别的外表处理工艺,确保其具有杰出的热量辐射才能和较强的耐腐蚀才能。

3、 根底制造 地基与外界的散热靠热传导和空气对流,根底顶部可设置通风口及导风板,加强以空气循环。
