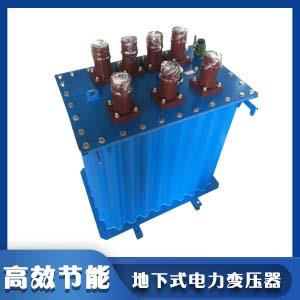

地埋式箱变低压总配电柜配置

  变压器低压主断路器一般采用框架式智能断路器,其选择和整定要求如下。

  (1)断路器的额定电流。一般可选择变压器容量值的2.0~2.5倍。相应的额定开断电流大于变压器低压侧的短路电流,很少需要验证。

  (2)长延时(即反时限、过载)过流脱扣器的整定电流lset应满足in的要求≤iset1≤伊兹。式中,in是变压器低压侧的额定电流,iz是低压母线的载流能力。为了充分利用变压器的容量而不影响其使用寿命,iset1应等于或接近In。

  (3)脱扣器的短时延时(即定时、过流)过流和整定电流iset2应符合1.2ifj的要求≤iset2≤ID/1.3。式中,IFJ为变压器短时负荷峰值电流,ID为变压器单相接地故障电流。对于与D和yn11相连的变压器,这一要求很容易满足,但对于与y和yn0相连的变压器,这也是地埋式箱变主要使用D和yn11变压器的原因。变压器低压主断路器短延时过流脱扣器整定时间一般为0.6s,可保证与下一级断路器的时差不小于0.2s。

  (4)瞬时过电流释放的整定电流iset3。由于采用短延时过流保护,为了保证更好的选择性,iset3值可以设置得更大,一般为iset1值的12~15倍。

  根据现行国家标准,无功补偿容量一般要求按变压器容量的百分之30配置,当然满足高自然功率因数运行条件下的要求。然而,随着空调、洗衣机、冰箱、节能灯等感应式家用电器的迅速普及,按变压器容量的百分之30配置有时无法达到预期效果。宜按变压器容量的百分之40~60配置,并在10个控制回路中自动补偿。虽然成本有所增加,但与整台地埋式箱变的成本相比微不足道,补偿效果良好。

  地埋式箱变低压出线柜的回路数一般根据其供电区域的负荷分布情况确定,并适当预留1~3路。根据相应的计算负荷确定每个电路所选断路器的规格和型号。各馈线低压断路器的选择和整定要求与变压器主断路器相似。但前提是要知道每个馈线的计算负载电流。可以合理配置。

  地埋式箱变室外安装注意事项:

  1.地埋式箱变的接地导线须为铜导线,截面不小于30mm2。对于一些故意降低接地导体规格的设备,很容易遭受雷击损坏。

  2.地埋式箱变的接地网也需要保证足够的覆盖面积和深度。地埋式箱变的接地网应埋于地下1m以下。为了降低电阻,应增加一些垂直接地极。

  3.地埋式箱变应安装在无强烈振动和冲击的区域。附近无大的电磁感应,电缆进出线满足施工安全距离。
