传统箱变与景观地埋式箱变的差异

一、传统箱变

1、欧式箱变

    欧式箱变是将变压器、高压开关柜和低压开关柜等电器设备布置于同一个金属外壳箱体中,箱体内有三个隔室,有独立的高压室,变压器室和低压室,所以又称为“组合式变电站”。形象比喻为给高、低压开关柜、变压器盖了房子。变压器可选用干式或油浸式。

   缺点:变压器自身在工作过程中温度很高,外面加一个金属外壳箱体然后引起散热困难,假如散热不及时就很有可能会烧坏变压器,给供电用户造成丢掉,给周边居民带来危害;另一方面在箱体中选用一般的高压负荷开关和熔断器、低压开关柜,所以箱变体积较大,占地面积大,不利于设备,还需要定时的保护。给城市牛皮癣小广告供应了载体,严重影响了城市漂亮。

2、美式箱变

   组合式美式箱变是将变压器器身,高压负荷开关、熔断器等元件一同放在变压器油箱内。

   缺点:箱变体积较大,占地面积大,外壳喷涂颜色单一,由于负荷开关是放在变压器油箱中,其关合位置只能依据外部操作面板的指示来判断,并且其操作要通过专用的绝缘操作杆来进行。所以其操作较为复杂,供电可靠性、安全性得不到确保。美式箱变无油温保护,只要一个温度计来闪现油温,当油温太高时,依托插入式熔断器来进行保护,还有一个压力开释阀,用来开释油箱内太大的压力。因而要经常查看在此两种状况下熔断器是否正常工作,及外壳是否产生渗漏油现象。其他,美式箱变的变压器是裸露在室外的,有十分大的电磁辐射和安全隐患。

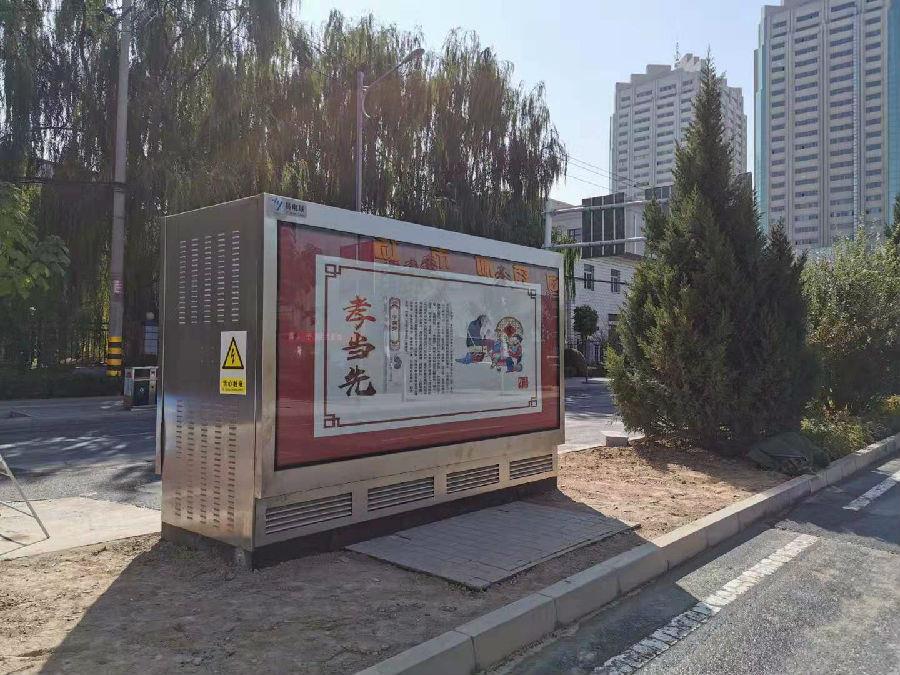

二、景观型地埋式箱变

   景观型地埋式箱变,目前国内还没有拟定严格的规范,国外的景观型地埋式箱变技术现已十分成熟了,景观地埋式箱变由户外凹凸压开关柜和现象型外壳组成“地上部分”, 地埋式变压器和预装式地坑箱组成“地下部分”。

1、占地面积小,设备便捷

   传统箱变的体积过于庞大,占地面积大,并且在施工现场制造设备,土建基础的施工周期长,造价高,占地面积大。而景观地埋式箱变地上部分设计的造型漂亮占地面积不到6㎡,地下部分占地面积不到3㎡,在工厂里预先设备完结,在施工现场只需挖好地坑做好地基处理,大大缩短了施工周期,降低了施工难度。

2、节能环保

   景观地埋式箱变占地表的空间比传统箱变大为缩小,使之能靠近负荷中心而设备,有用减少低压电缆的长度,并为国家每年节省很多的低压电能线损,抵达既节材又节能的两层效能。而传统箱变受体积的约束,难以寻找适宜的地址设备,故往往使设备地址与用地负荷距离较远,使低压供电距离大,并增加损耗。

3、外形漂亮,效益创收

   在外壳的两面设备了全天候节能LED闪现屏传媒版面,商家可以通过闪现屏进行广告的发布,使传媒方法多样化,信息传达敏捷、夺目的效果,然后抵达广告传媒与城市基础设施的有用结合,不只节省了空间更合理的利用了资源,还可以增加广告的宣传效果。 改善了城市“牛皮癣”现象,创造新的经济增长点,然后也抵达装修城市,美化环境的效果。

4、减少辐射和噪音

   景观地埋式箱变,选用地埋式低损耗的S11-S15型变压器,S11-S15型变压器选用优质晶粒取向冷轧硅钢片,全斜无孔绑扎结构,有用减少了变压器产生的空载损耗和负载损耗,变压器放置在地面以下,减少夜间变压器的空载噪声,避免了对居民的噪声滋扰,并且地坑也屏蔽了变压器的电磁辐射和电磁干扰,优化了箱变的功用。而传统的箱变变压器噪声和电磁辐射可通过变压器门的散热口传出,令人产生讨厌。

5、散热技术

   地埋式变压器运用优质的环烷基矿物油,这种油不只低温功用好,粘度特性优异,当温度升高的时候,变压器油的粘度会明显下降,活动速度加快,然后使得变压器的散热才干增强。环烷基矿物油还具有良好的抗氧化性和安定性、绝缘强度高、熄弧才干强,能确保变压器在正常工作条件下,可长期免保护工作的特色 。

   其他,地埋式变压器在额定负载下选用的是自然通风散热。在景观地埋式箱变的箱体内设备进出口风机,当过载或环境温度过热时可自动发起风机,强迫冷却。

6、防水、防潮技术

   地埋式变压器与凹凸压开关柜的衔接方法。地埋式变压器高、低压衔接器的衔接部位运用双密封仓设备机械保护。其第一层为硅胶可分离插拔头衔接器与变压器密封衔接,第二层由衔接器外部浇注密度大于水的液态绝缘材料和密封式的不锈钢密封舱做二次保护,抵达双层保护,确保地埋式变压器整体可以在水下工作及保护,防护等级抵达IP68 。 可长期浸水工作

   预装式地坑悉数为不锈钢结构,对地坑表面进行热镀锌处理,再喷涂防腐蚀面漆,进行防锈处理。预装基础设备与顶盖之间选用橡胶结构密封,防止地坑意外进水。其次,预装式地坑箱内还设置了潜水泵,设备了自动排水系统,当有暴雨、洪涝等意外状况而引起的地坑内部进水。当积水高度超越必定规模时,由凹凸水位传感器触发潜水泵发起,积水经排水管排出地坑外部。直至水位高度降至与地坑底面平齐时,潜水泵自动封闭。其他还在低压柜面板上设置了潜水泵自动与手动转换开关,可以强制发起潜水泵抽水。

7、智慧城市

  景观地埋式箱变担负了变电设备状态和电网工作数据、信息的实时搜集和发布使命,一同支撑电网实时操控、智能调理和各类高档使用,完结变电站与调度、相邻箱变、电源、用户之间的协同互动。不光为电网的安全安稳工作供应了数据分析基础,也为未来智慧电网完结其高效、自愈等功用供应了重要的技术支持。还可以作为“互联网+”的线下终端,完结城市公共的自动售货、充电桩、速递易、公共自行车、WIFI终端等智慧智能终端的功用。

  以上就是易电联的小编给大家介绍的传统箱变与景观地埋式箱变的差异,更多资讯欢迎咨询
