地埋式箱变电站详解

地埋式箱变电站是一种高压开关设备、变压器和低压配电装置,按必定接线方案排成一体的工厂预制户内、野外紧凑式配电设备,即将高压受电、变压器降压、低压配电等功能有机地组合在一起,装置在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内,机电一体化、全封闭运转,它替代了原有的土建配电房、配电站,成为新型 的成套变配电装置。

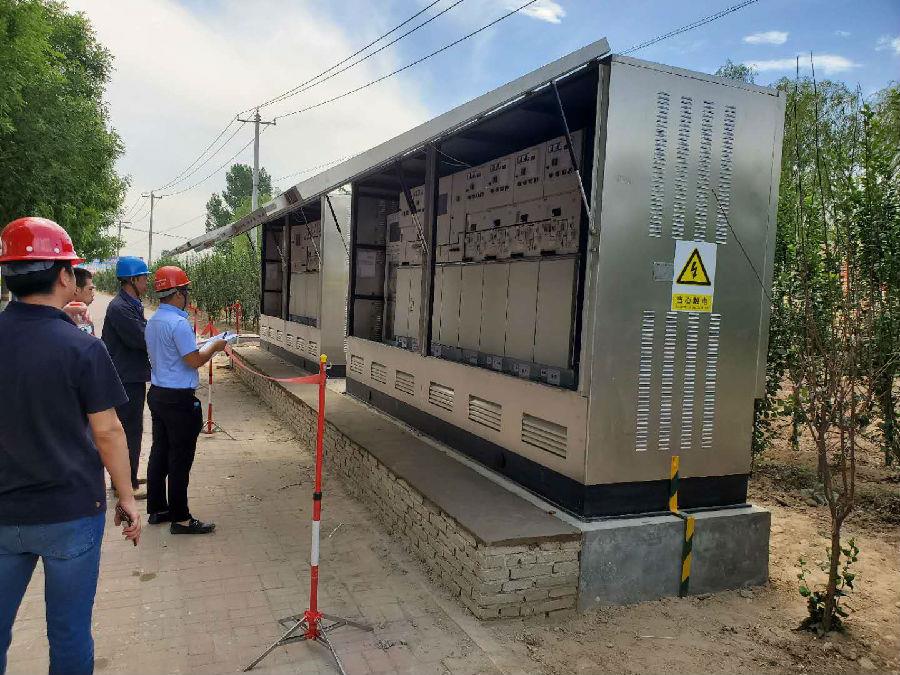

一、箱体结构

地埋式箱变电站的箱体是由:底座、外壳、顶盖三部分构成。底座一般用槽钢、角钢、扁钢、 钢板等,组焊或用螺栓衔接固定成形;为满足通风、散热和进出线的需要、还应在相应的位 置开出条形孔和大小适度的圆形孔。箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、 水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件衔接成形。

二、地埋式箱变电站特点

2.1 技能先进安全可靠

地埋式箱变电站运用及规划中应注意的问题箱体部分选用目前国内抢先技能及工艺,外壳一般选用镀铝锌钢板,框架选用规范集装箱材料及制作工艺,有杰出的防腐功能,保证 20 年不锈蚀,内封板选用铝合金扣板,夹层选用防火保温材料,箱体内装置空调及除湿装置,设备运转不受天然气候环境及外界污染影响,可保证在-40℃~+40℃的恶劣环境下正常运转。箱体内一次设备选用单元真空开关柜、干式变压器、干式互感器、真空断路器(绷簧操作机构)等国内技能抢先设备,产品无暴露带电部分,为全绝缘结构,彻底能达到零触电事,全站可完成无油化运转,安全性高,二次选用微机归纳主动化体系,可完成无人值守。

2.2 主动化程度高

全站智能化规划,维护体系选用变电所微机归纳主动化装置,涣散装置,可完成"四遥",即遥测、遥信、遥控、遥调,每个单元均具有独立运转功能,继电维护功能齐全,可对运转参数进行远方设置,对箱体内湿度、温度进行操控,满足无人值勤的要求。

2.3 工厂预制化

规划时,只要规划人员依据变电站的实践要求,作出一次主接线图和箱外设备的规划,就能够挑选由厂家供给的箱变规格和类型,一切设备在工厂一次装置、调试合格,真正完成箱变电站建设工厂化,缩短了规划制作周期;现场装置仅需箱体定位、箱体间电缆联络、出线电缆衔接、维护定值校验、传动试验及其它需调试的作业,整个变电站从装置到投运大约只需 5~8 天的时间,大大缩短了建设工期。

2.4 组合方法灵敏

地埋式箱变电站由于结构比较紧凑,每个箱均构成一个独立体系,这就使得组合方法灵敏多变,咱们能够悉数选用箱式,即 35kV 及 10kV 设备悉数箱内装置,组成全箱式变电所;也能够选用 35kV 设备室外装置,10kV 设备及操控维护体系箱内装置,这种组合方法,特别适用于农网改造中的旧站改造,即原有 35kV 设备不动,仅装置一个 10kV 开关箱即可达到无人值守的要求。

2.5 出资省、见效快

地埋式箱变电站(35kV 设备野外安置,10kV 设备箱内装置)较同规划综自变电站(35kV 设备野外安置,10kV 设备安置于户内高压开关室及中控室)削减出资 40%~50%。

2.6 占地面积小

以 4000KVA 单主变规划变电站为例,建设一座惯例 35kV 变电站,大约需占地 3000 平

方米左右,而且需要进行大规划的土建工程;而选用箱式变电站,主变箱和开关箱两箱体占地面积最小可至 100 平方米,包含 35kv 其他设备总占地面积最大为 300 平方米,仅为同规划变电所占地面积的 1/10,符合国家节省土地的政策。

三、运用远景

地埋式箱变电站,是当时农网改造和今后变电站建设的首要方向,但就某些方面还存在着一些不足,具体表现在:

(1)防火问题:箱式变电站一般为全密封无人值守运转,尽管悉数设备无油化运转且装有远方烟雾报警体系,可是箱体内仍然存在火灾隐患,如:电缆、补偿电容器等,一旦突发火

灾,不利于通风,也不利于火灾的补救,因此应考虑规划主动灭火体系,但这样会添加箱式变电站的制作本钱。

(2)扩容问题:箱式变电站由于受体积及制作本钱所限,出线距离的扩展裕度小,如想在原箱体中再添加 1~2 个出线距离是比较困难的,有必要再添加箱体才干做到。

(3)检修问题:由于箱式变电站在制作时考虑制作本钱及箱体体积所限,使箱式变电站的检修空间较小,不利于设备检修,特别是事故抢修,这是箱式变电站的先天不足,是无法战胜的缺陷。

四、箱变的分类

现在,地埋式箱变电站在我国各大城市、乡村、工矿企业、公共建筑设施中会得到广泛的运用。可是,箱式变电站品种繁复,适用的场合也不尽相同。

目前为咱们所知的箱式变电站首要分为美式变电站和欧式变电,美式箱变和欧式箱变由于结构不同可靠性不同,运用的场合也不同。现将两种箱变的基本情况别离介绍如下:目前为咱们所知的箱式变电站首要分为美式变电站和欧式变电,美式箱变和欧式箱变由于结构不同可靠性不同,运用的场合也不同。现将两种箱变的基本情况别离介绍如下:

4.1 箱变的接线形式:

美式箱变:一路或两路 10KV 进线;单台变压器,容量一般选用 500KVA~800KVA; 低压出线电缆 4~6 路。箱变的接线形式:

a )单台配变形式—两路 10KV 进线;单台变压器容量一般在 500KVA~800KVA ;低压出线电缆一般为 4~6 路。

b ) 两 台 配 变 形 式 — 两 路 10KV 进 线 ; 两 台 变 压 器 , 每 台 变 压 器 的 容 量 在 500KVA~800KKVA; 低压出线电缆一般为 8~12 路。

4.2 箱变的首要部件:

美式箱变:变压器、 10KV 环网开关、 10KV 电缆插头、低压桩头箱体等首要部件组成。它具体积小、有造价低便于装置等长处。

欧式箱变:变压器、 10KV 环网开关柜、低压电容器、低压开关等首要部件组成,相当于将Ⅲ型站的设备紧凑装置在金属的箱体内,使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大,造价也比美式箱变要大。

4.3 长处:

美式箱变:体积小占地面积小、便于安放、便于伪装,容易与小区的环境相协调。能够缩短低压电缆的长度,下降线路损耗,还能够下降供电配套的造价。

欧式箱变:噪音与Ⅲ型站和Ⅰ型站相当;辐射较美式箱变要低,由于欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用;能够设置配电主动化,不但具有Ⅲ型站和Ⅰ型站的长处,而且还有美式箱变的首要长处。

由于箱变的结构的不同运用的地方也不同,供电的网络也不同。美式箱变适用于对供电要求相对较低的多层住所和其他不重要的建筑物的用电。依据咱们的实践运用情况看,美式箱变配上小型的环网开关站后,彻底适用多层住所的供电需求。由于就是箱变产生毛病,对居民的影响不大,但不适应于小高层和高层。欧式箱变适用于多层住所、小高层、高层和其他的较重要的建筑物。
