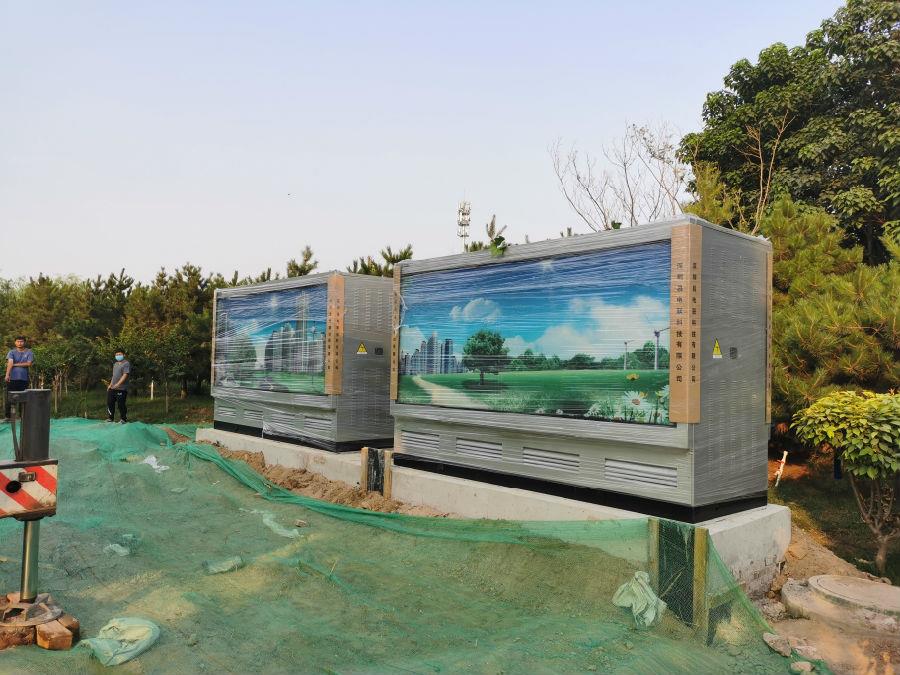

景观式环网柜的原理

  景观式环网柜指的是环形配电网,也就是供电支线构成一个闭合的环形,供电电源向这个环形支线供电,从干线上再一路一路地经过高压开关向外进行配电。像这样的的优点就是,每个配电支路不但可以从此设备的左边干线取电源,还能够从他的右边支线取电源。当左边支线出现了问题,他就可以从右边支线连续得到供电,但是当右边支线出现了问题,他就从左边支线连续得到供电,如此一来,虽然总电源是单路供电的,但是从每个配电支路来讲却得到了相似于双路供电的优惠,并且提升了供电的可靠性。


  其实“环网柜”便是每一个配电支路设置的一台开关柜(出线开关柜),此开关柜的母线同时便是环形支线的一部分。也就是说,环形支线是由每台出线柜的母线连贯起来配合构成的。每台出线柜就称之为“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的意思的。


  这些景观式环网柜的额定电流都不算太大,因此景观式环网柜的低压开关通常不会采取布局繁杂的断路器进而采用布局简易的带高压熔断器的高压负荷开关。也就是说,环网柜中的高压开关通常是负荷开关。景观式环网柜使用负荷开关操纵正常电流,并且使用熔断器切除短路电流,这两者联合起来代替了断路器。当然这只能局限在相应的容量里面。


  像这样的开关柜也完全能够使用到不是环网布局的配电体系中去,因此随着这类开关柜的普遍使用,“环网柜”就跳出了环网配电的领域并且泛指以负荷开关为主开关的高压开关柜了。


  以上便是今日深圳易电联科技有限公司的小编给大家介绍的关于景观式环网柜的原理,希望能给大家带来帮助。本公司专业研发设计销售环网柜实力商家,想要了解更多产品详情欢迎拨打热线电话咨询,我们将在第一时间为您解答~期待您的来电!更多精彩资讯欢迎下期看点
