景观地埋箱变在城区的运用剖析

公共场所的景象及城市小区建造对配电规划与周围环境的和谐性要求越来越高,传统的配电房规划占用面积大,而传统的箱式变外观粗陋,不能满足市民对环境的观赏性要求,景观地埋箱变是一种低碳、节能、环保、绿色的全体配电设备,为城市配电提供了全体解决计划。

一 、优势剖析

景观地埋箱变是为城市开展的需要而诞生的箱变产品,是在传统箱变的技能基础上作进一步开展和完善的供配电成套设备。景观地埋箱变的主要特点:

1.1  占地面积小

景观地埋箱变地下部分占地不到6 m2,地面部分占不到3 m2,并且能够在花园等绿化带装置,而传统箱变至少要占地

10 m2-20 m2,配电房更或许占70 m2-100 m2。

1.2  美化环境

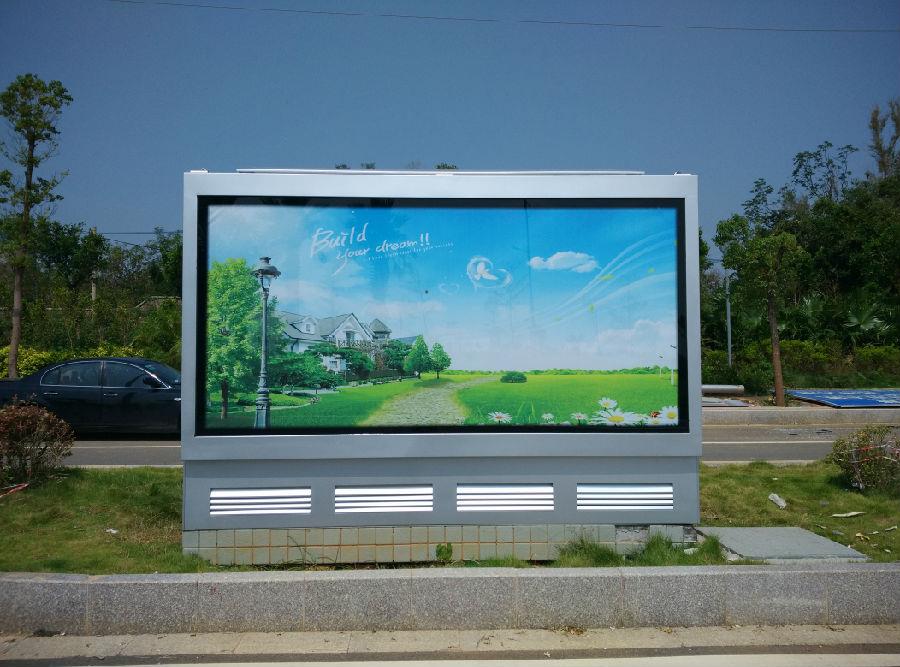

景观地埋箱变的地表以上是一台广告灯箱或其它景象箱体,它把让人害怕的电力设备巧妙的隐藏在景象式箱体内,对四周的环境起到美化和和谐作用,并成为了城市中的一道亮丽风景。而传统的箱变只成为人们避之则吉或贴满牛皮藓的碍眼产品。

1.3  削减噪音和辐射

景观地埋箱变把变压器埋在地面以下,有效削减了变压器的噪声,尤其是对夜深人静时的变压器空载噪声,避免了对居民的噪声滋扰,并且,地坑也屏蔽了变压器的电磁辐射,消除了人们生理上和心理上的影响。而传统的箱变的变压器噪声和电磁辐射可经过变压器门的散热口传出,令人们发生不安全感。

二 、效益剖析

景观地埋箱变占地表的空间比传统箱变或配电房为大缩小,使之能靠近负荷中心而装置,有效削减低压电缆的长度。而选用配电房供电需占用建筑面积,一起难以寻找合适的地点装置,装置地点与用地负荷间隔较远,使低压供电间隔大,并添加损耗。

本计划将依照20万平方米建筑面积的小区进行地埋变与配电房计划的比照,若每栋居民楼分为15层,每层建筑面积为1500 m2,则每栋居民楼建筑面积为22500 m2,建筑面积为20万平方米的小区约有楼房9栋。

依据民用建筑电气规范中的规范要求,民用建筑每平方米负荷为0.04 kW,功率因数为0.85,负荷需求系数为0.35,经过核算可得:

小区总负荷S=15000×15×0.04×0.35×9/0.85=3330 kVA

1)供电方法1:配电房会集供电。10 kV进线选用双电源(一主一备方法),高低压及变压器会集安置在配电房,低压电缆引至各楼层低压配电箱。

供电方法2:地埋变分散供电。10 kV进线选用双电源环网式供电,各景象箱变就近安置在各楼附近,低压电缆引至各楼配电箱。

2)电缆线损剖析。因为高压电缆的电流量比低压电缆的电流量少很多倍,因而,核算电缆线损仅需考虑低压电缆。居民用电性质归于非连续性生产用电,可依照全年365天,每天8小时用电进行核算,全年共2920小时。

配电房会集供电的低压电缆长度为1620 m(2路),每支路电流为288 A,则电缆损耗:

ΔW=3I2RT

=3×2920×2882×0.0185Ωmm2/m×1620 m/120 mm2=181102.42 kW.h

(依据电量核算公式△W=3I2RT,取电缆均匀电流I=288 A,均匀截面为120 mm2),以每度电均匀0.55元核算,选用配电房方法供电将丢失90551元。

地埋变分散供电的低压电缆长度为180 m(2路),每支路电流为288 A,则电缆损耗:

ΔW=3I2RT

=3×2920×2882×0.0185Ωmm2/m×180 m/120 mm2

=20162.86kW.h

(依据电量核算公式△W=3I2RT,取电缆均匀电流I=288 A,均匀截面为120mm2),以每度电均匀0.55元核算,选用配电房方法供电将丢失11090元。

3)电缆投资剖析。由上述两种供电方法比照可知,选用配电房供电高压电缆为460 m,低压电缆为1620 m,而选用地埋变供电高压电缆为1000 m,低压电缆为180 m,因而选用地埋变供电高压电缆添加540 m,低压电缆削减1440 m,依照高压电缆150元/m,低压电缆400元/m核算,选用地埋变电缆投资比选用配电房电缆减投资49.5万元,削减电缆施工费用为约为20万元。

4)占地剖析。若以配电房方法建造,变压器总容量为3330 kVA的配电房,其占建筑面积约为200 m2,选用地埋变方法供电后将节约这200 m2建筑面积,依照商品房价格15000元/m2核算,将直接带来收益300万元,改造成车库可停放10辆轿车,若每个车位出售价为25万元,也可带来收益250万元。

5)广告效益剖析。景观地埋箱变的灯箱翼可放置广告画,因而作为平面传媒载体的广告灯箱能够为用户带来广告效益,每台景观地埋箱变可放置2幅广告画,依照每幅参考单价3500元/年核算,9台地埋变可带来广告收益为6.3万元/年,按变压器使用15年核算,可发生广告收益约94.5万元。

三、结束语

经过以上剖析,配电房更换成景象式地埋箱计划供电后,将直接节约投资,削减电缆损耗,一起添加收益,在城市建造中具有较好的开展前景。

但在挑选时应注意挑选合格产品,产品应选用低温升、B级绝缘、45#纯环烷基油、双重密封等技能。对于城市地区,简单遭到大暴雨和爆水管等突发事件影响而发生水浸街现象,景观地埋箱变的变压器应挑选可浸水运行的密封式变压器,景象箱体内的开关带电部分均离地1米以上(特别地点可选用全密封规划),以提高设备在灾祸情况下的供电的可靠性。
