预装式景观地埋式箱变

地埋箱变的结构特征

1、结构

a、地埋式箱变主要由地埋式变压器和广告灯箱式的户外开关设备组成。地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新式的紧凑型的变电设备,它设备在地坑中,不占用地表空间,并且能在一段时间内浸没在水中工作。广告灯箱式的户外开关设备为集广告牌及户外开关设备为一体的混合结构,设备在地上。箱体内部为户外凹凸压配电柜,两边为广告灯箱,具有极佳的视觉效果。

2、特征

 a、地下式组合变压器、地埋变选用的地下式组合变压器具有以下特征:

(1) 箱体选用不锈钢制作、全密封,防护等级达IP68,可浸入水中工作。

(2) 凹凸压进出线选用防水全密封、全绝缘、全屏蔽的接线办法,工作更加安全。

(3) 选用环烷基变压器油,确保具有出色的散热才干。

(4) 可选用非晶合金铁心,节能效果明显。

(5) 绝缘耐热等级高,环保。

(6) 后备及刺进式熔断器,给予变压器更安全的维护。

(7) 负荷开关具有二、三、四方位方式,适用于多种供电系统。

b、预制式地坑基础 地埋变的地坑基础在工厂预制,预制的地坑基础具有以下特征:

(1)地坑基础可选用6mm以上钢板预压成型,全密封结构,确保地表水及其它杂物不能进入地坑内:也可选用预制式钢筋混凝土结构,选用先进的防水技能处理,确保基础不渗漏。

(2) 地坑底部设置有集水池,并设备有受自动排水系统控制的潜水泵。

(3) 地坑内设备有凹凸压电缆设备支架,便当电缆设备固定。

(4) 地坑内设备有防水照明灯,便当检修。

(5) 基础顶盖设有可翻开的检修孔。

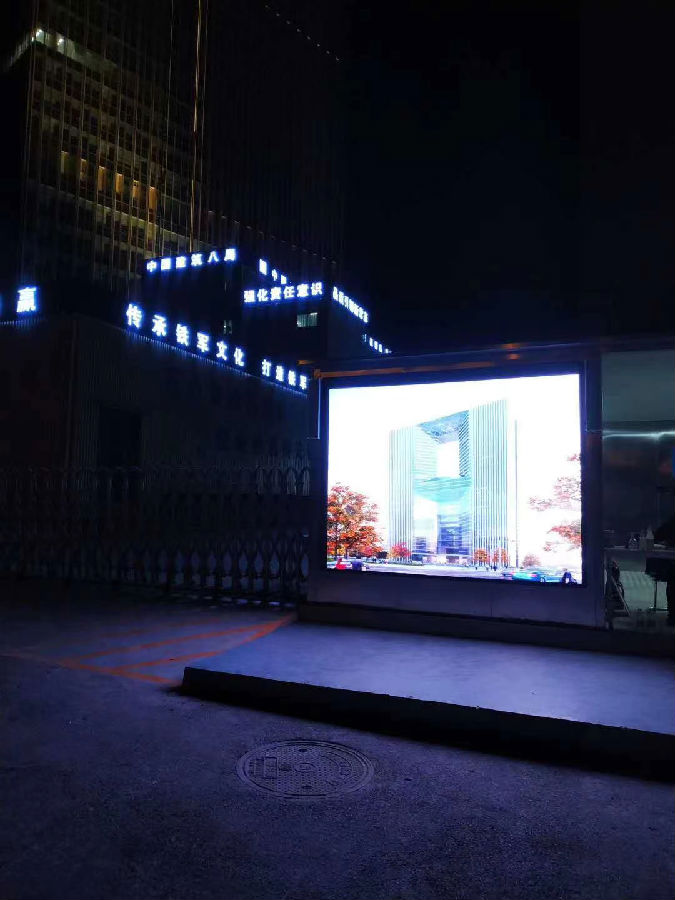

c、广告灯箱式的户外开关设备

(1) 开关设备的维护外壳选用广告灯箱式结构,灯箱外壳的两门可全视点翻开,并有气动弹簧支撑定位,便于开关设备的操作和维护。

(2) 灯箱设有隔热层,具有出色的隔热效果。

(3) 灯箱外壳的两面为广告板,选用体积小、光源均匀的LED发光元件。

(4)  广告灯箱与开关设备的门锁独立设置,灯箱维护不影响开关设备工作。

(5) 灯箱外壳设有声光报警设备,遭到外界损坏,可发出报警信号。

(6) 开关设备选用双层门结构,防护等级抵达IP34,第二层为外表门,确保灯箱式外壳被损坏今后,低压柜依然抵达一个完好独立的户外低压产品的维护水平。

(7) 躲藏在灯箱外壳中的风机能够自动对地坑基础内进行排风和送风来下降温度。

d、防水和散热

(1)地埋变的防水处理 地埋式箱变的地下式组合变压器尽管答应浸没在水中工作,但为了地下式变压器的长时间安全可靠工作,地坑基础内的防水及排水进行了周全的规划。关于地下水位较低(低于地坑基础底部)的区域,选用预制式地坑结构,地坑顶部通风孔具有有用的通风和防雨才干,地坑基础底部铺设走水砂卵石,水能够直接进入地下, 关于地下水位较高(高于地坑基础底部)的区域,选用预制全封闭混凝土地坑结构,避免地表水流入及地下水进入地坑内。

(2)地埋变的散热 地埋式箱变主要从以下几个方面确保地下式变压器的温升和散热:

(1) 地下式变压器选用11系列低损耗产品或非晶合金铁心的产品,空载损耗及负载损耗都有很大程度的下降,所以发热量低。

(2) 变压器的耐热等级高,具有较大的温升裕度,也提高了变压器的过负荷才干。

(3) 地下式变压器选用环烷基变压器油(或高燃点油),毋须加入添加剂就能在极低温度下连续活动,而其出色的粘度——时间特性使得在温度升高时油的活动速度加速,确保产品具有出色的散热才干。

(4) 在配电箱与基础地坑之间,设置了进风及出风风机,当地下式组合变压器的温升抵达设定值时进行强送/排风降温,确保地下式变压器的正常进行。

地埋式箱变适用于住宅小区、城市共用变、繁华闹市、路程路灯配电。地埋式箱变外壳选用钢板或许合金板,配有双层顶盖,隔热性好。外壳及骨架全部经过防腐处理,具有长时间户外使有的条件。外形及颜色可与环境彼此协调一致。设备便当,在箱变的基础下面设有电缆室,而在低压室内设有人孔可进入电缆室进行工作。

地埋式箱变由地下式组合变压器、户外凹凸压柜、灯箱式维护外壳和预制式地下变压器基础组成一种新式变压器,是在工厂预先设备完结的地下变配电成套设备。变压器本体埋于地上以下,户外凹凸压柜装在灯箱式维护外壳内一起设备在地上上,灯箱式维护外壳内设备有LED发光源。地埋式箱变以其共同的规划及制作工艺,具有防爆破及可完全浸水工作的特征;因为地埋式箱变占地上积少,对设备环境要求低,在多种场合下可接近负荷中心设备,涣散供电,在大幅减少低压电缆的投入和长时间下降线路损耗、节约电费的一起,还有用减少传统箱变、配电房所带来的电磁辐射,起到了环保的效果。地埋式箱变的产生,完全处理了供电系统本来运用的配电房、柱上变、箱式变压器占地宽、设备难等实际问题,以广告灯箱运营带动后期维护,地埋式箱变处理了城市用地困难的一起,还改变了老式箱变城市牛皮癣的脏乱形象。
地埋式箱变较同规划常规变电所减少出资40%~50%,以35kV单主变4000kva规划变电所核算,土建工程(包含征地费用)箱式变电站要比常规变电所节约100余万元;若从竣工投产视点剖析,保存估计按每站提早4个月投运核算,若地埋式箱变平均负荷2000kw,售电获利0.10元/kw.h,三个月可增加净获利60余万元;从工作视点剖析,在箱变中,因为先进设备的选用,特别是无油设备工作,从根本上完全处理了常规变电所中的设备渗漏问题,地埋式箱变可实施状况检修,减少维护工作量,地埋式箱变每年可节约工作维护费用10万元左右,整体经济效益十分可观。
